Аналог фрезерного станка станка СФ676

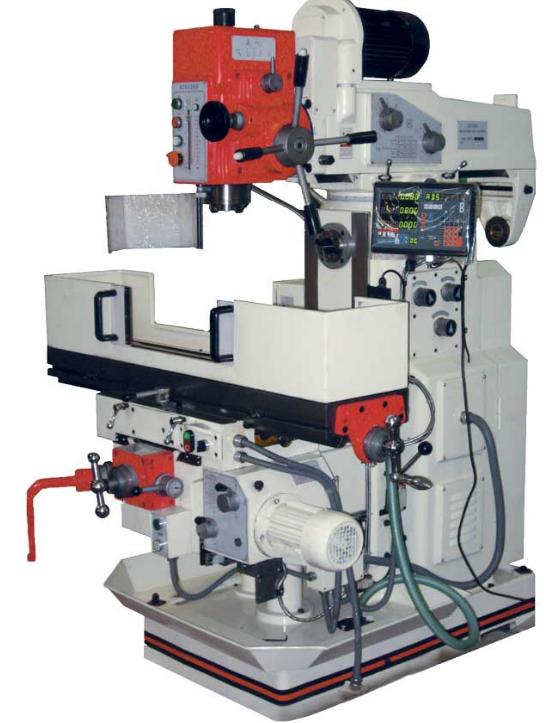

JMD-26X2 DRO - Универсальный фрезерный станок ЦЕНА: 1.000.000 руб.

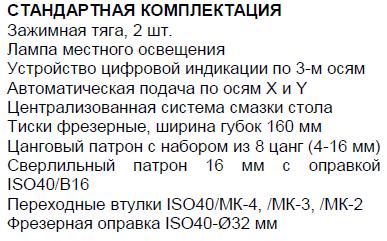

Базовая комплектация БЕСПЛАТНО, дополнительная комплектация (8332) 70-42-82
О фирме JET вы можете познакомиться здесь
Ведущий специалист: (8332) 78-16-95 Александр Валерьевич
Этот станок является универсальным станком общего назначения. Он подходит для фрезерования, сверления, а также широко используется в области машиностроения, электроники, для автомобилей, моторов и пр.

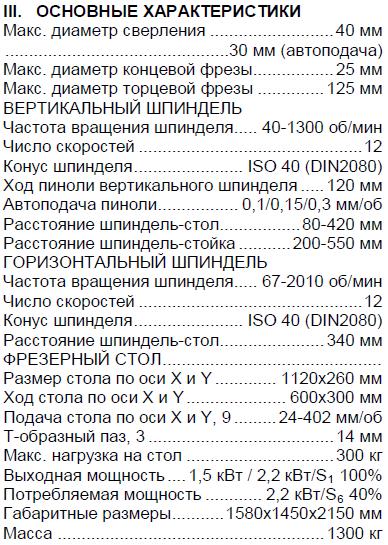

Описание:
Компактная конструкция по высоте
Вертикальный и горизонтальный шпиндели
Частота вращения вертикального шпинделя 67-2010 об/мин
Частота вращения горизонтального шпинделя 40-1300 об/мин
Наклон фрезерной головки влево/вправо
Режим работы для нарезания резьбы
Встроенная система подвода СОЖ
Полностью механизированный фрезерный стол
Регулируемый упор глубины сверления с переключателем реверса
УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
Двигатель подъёма/опускания фрезерного стола
Полная инструкция, руководство по эксплуатации (паспорт) по запросу на электронный адрес: info@vmprom.ru
JMD-26X2 XY может применяться и предназначен для:
Производство и ремонт различной техники
Производство элементов воздуховодов
Производство элементов дымоходов
Производство элементов металлической кровли
Производство элементов металлических конструкций
Производство крепежных элементов
Производство элементов вентилируемых фасадов
Производство элнментов дверей
Производство элементов металлической мебели
Производство элементов емкостей, цистерн
Производство элементов маломерных судов, судостроение
Производство элементов сельхозяйственной техники
Производство элементов спец. техники
Производство элементов электрических шкафов.
ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ JMD-26X2 XY
1. Пожалуйста, внимательно прочитайте руководство по эксплуатации и полностью ознакомьтесь с деталями, прежде чем запускать станок.
2. Оператор должен быть знаком со всеми правилами и особенностями, на которые необходимо обратить внимание, а также с обслуживанием станка.
3. Строго соблюдайте инструкции по смазке. С регулярной периодичностью заполняйте места смазки смазочным материалом.
4. Когда в станок вставляется оправка, необходимо оставить зазор между концом конического хвостовика инструмента и оправкой. Нельзя использовать некачественный конический хвостовик и оправку.
5. У станка должно быть надежное заземление, провод заземления должен быть правильно подключен перед началом эксплуатации.
6. Прежде чем запустить станок, проверьте нормальное состояние кнопки аварийной остановки, электрического оборудования.

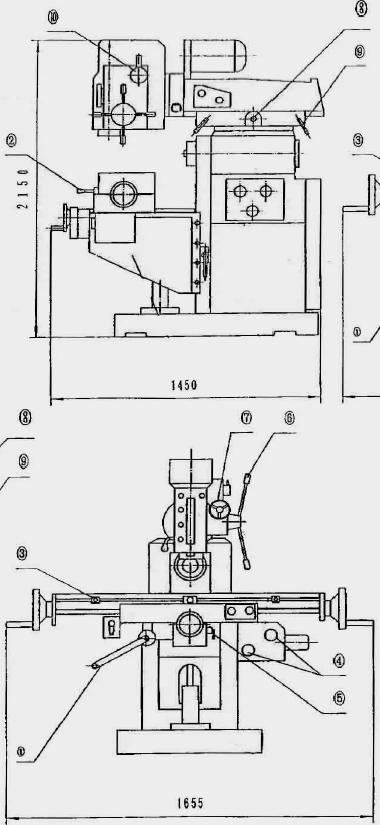

7. Пиноль шпинделя должна двигаться автоматически, необходимо провести небольшую наладку для ее правильного функционирования. 1) Подвигайте ее вперед-назад, чтобы можно было немедленно освободить рабочую рукоятку (6). Установки передней части должны быть произведены таким образом, чтобы подающая рукоятка был всегда в пределах досягаемости. Внимание: Во время движений вперед-назад, мимо точек недосягаемости, необходимо нажать вручную кнопку на конце рукоятки, и одновременно ручной маховик (7) должен быть поставлен на место, чтобы зафиксировать такой режим. 2) Автоматическая подача При автоматической подаче сначала подключите маховик (7) (этот маховик должен всегда ставиться на место, чтобы зафиксировать положение), затем нажмите рукой кнопку, которая нажимается на конце рукоятки (6), пиноль шпинделя перейдет в режим автоматической подачи, при этом загорится контрольная лампочка на лицевой панели фрезерной головки. Если необходимо нажать кнопку рукой опять, тогда нажмите на кнопку на конце рукоятки, и пиноль прекратит автоматическую подачу, при этом погаснет контрольная лампочка на лицевой панели фрезерной головки. Автоматическая оборотная подача пиноли шпинделя имеет три скорости, которые зависят от скорости вращения шпинделя, можно также регулировать глубину подачи, перемещая концевой выключатель. Внимание: При автоматической подаче ручной маховик (7) должен быть переведен в верхнее положение, чтобы переключить (включить) режим. немного нажать на маховик, чтобы он вошел в зацепление с червячным валом. Внимание: после тонкой регулировки в любое время необходимо отжать рукоятку (7).
8. Стол с автоматизированной подачей. 1) Коробка подачи Коробка подач установлена на консоли стола. Изменение скорости подачи осуществляется перемещением рукояток (4) 2) Продольное перемещение стола Два маховика установлены на торцах стола для удобства работы. Рукоятка (2) предназначена для переключения направления движения стола. Расстояние, на которое необходимо перемещать стол (левый стоп, правый стоп) определяется перемещением 2х блоков (3) 3) Поперечное перемещение стола Поперечная подача стола по консоли. Ручная подача: а. Рукоятка выбора направления (5) устанавливается в среднее (нейтральное) положение б. Вращением маховика перемещается стол Автоматическая подача: Перемещением рукоятки (5) вверх или вниз задается направление автоматического перемещения стола и ее включение. 4) Внимание: При изменении скорости подачи стола рукоятка должна находиться в среднем (нейтральном) положении. а. Установите рукоятки (2) и (5) в среднее положение.
б. Мотор автоподачи включен и вращается в. Установите рукоятки (4) в необходимое положение для выбора подачи г. Установите рукоятки (2) и (5) в необходимое направление перемещения.
9. Вы можете выбрать режим обработки: «Сверление/Фрезерование» или «Резьбонарезание» переключением выключателя. 1) В режиме «Сверление/Фрезерование» пиноль шпинделя может двигаться сама, либо перейти в режим автоматической подачи, либо в режим тонкой настройки. 2) Во время режима нарезания резьбы, пиноль шпинделя может только вдвигаться. Когда пиноль шпинделя доходит до заранее установленной глубины, автоматически включается реверс и пиноль выходит обратно. Внимание: Во время режима нарезания резьбы скорость резания не должна превышать 8 оборотов в минуту.
10. Шпиндельная бабка с ременным приводом может быть наклонена на ±45º. При работе, пожалуйста, ослабьте гайку и обратите внимание, что гайки нужно открутить только на один шаг, затем поверните винт рычага при помощи ключа под винт с головкой, чтобы повернуть шпиндельную бабку на нужный угол.
11. Консоль с вертикальным шпинделем имеет возможность перемещения в поперечном направлении (вылета). Для перемещения консоли необходимо ослабить две фиксирующие рукоятки (9) и при помощи ключа поворачивать ось (8) в нужном направлении на необходимое расстояние, далее необходимо снова затянуть две фиксирующие рукоятки (9).
12. Консоль может поворачиваться на 180º вокруг стойки в горизонтальной плоскости. Чтобы сделать это, пожалуйста, сначала ослабьте зажимные гайки под задней бабкой. Затем поверните заднюю бабку в нужное положение, в конце затяните зажимные болты.
13. При горизонтальном фрезеровании шпиндельная бабка должна быть повернута на 180º, для работы применяют оправку для горизонтального фрезерования и дополнительную опору («серьга»).
14. Если станок не очень хорошо работает или имеется нерегулярный шум, пожалуйста, немедленно выключите его.
15. Вертикальное перемещение стола. 1) Перемещение вручную Консоль фрезерного станка со столом перемещается по стойке по направляющим типа ласточкин хвост. Перемещение осуществляется вращением рукоятки (1). 2) Автоматическое перемещение. Механизм автоматического подъема-опускания расположен с левой стороны консоли стола. Вертикальное перемещение консоли стола управляется кнопками на консоли и ограничено концевыми выключателями на стойке. Рукоятка (1) автоматически переходит в свободное положение при включении автоматического перемещения во избежание травм оператора.
ВНИМАНИЕ: При перемещении стола по вертикали необходимо ослабить фиксирующую рукоятку направляющих.
